Начиная этот раздел, хочу отметить, что причиной большинства неисправностей является нарушение правил эксплуатации, установки и т. д.

1. Материнская плата не включается, полный труп.

Для начала нужно очень внимательно осмотреть МВ, особую внимательность при осмотре нужно проявить в следующих местах: крепление кулера (вокруг Socket), под BIOS и вокруг него, на краю материнской платы (повреждения вызванные планкой той или иной карты), слот процессора (слот 1, сокет А), AGP слот, все полупроводники (на предмет неестественного цвета и трещин). Обычно дефект обнаруживается на этом этапе. Затем нужно проверить, есть ли питание на процессоре и в норме ли оно. Если источник питания - импульсный, то проверить это, не установив процессор, нельзя. Желательно иметь набор сгоревших процессоров :- ) Если питание отсутствует, еще раз осмотрите элементы вторичного источника питания для процессора. Чаще всего выходят из строя силовые элементы, MOSFET транзисторы, однокристальные стабилизаторы и т. д. При замене этих деталей на аналог нужно быть очень осторожным, так как неправильная замена может привести не только к выходу из строя других узлов платы, но и к сложнодиагностируемым неисправностям. Нужно отметить, что схемы питания процессоров бывают довольно сложными, особенно для процессоров слотА и сокетА. Следующее, что нужно проверить - наличие генерации опорным генератором с помощью осциллографа. Причиной отсутствия может быть повреждение кварцевого резонатора или элементов обвязки генератора. Нужно отметить, что кроме этого обязательно нужно проверить состояние сигнала Gate A20 - если он находится на момент включения в "1", то МВ не оживет. Этот сигнал может вырабатываться MIO, контроллером клавиатуры, чипсетом. Между процессором и устройством, вырабатывающем сигнал А20 может стоять преобразователь уровня, который тоже может выйти из строя. Нужно еще проверить, есть ли сигнал Power Good непосредственно на чипсете, обычно он заводится через компаратор. Если его нет, то МВ будет вести себя как труп. Если все в порядке, то нужно посмотреть с помощью осциллографа, грузится ли биос. Если идет загрузка, проверить все ли линии адреса рабочие. Если сигналы однозначно поступают на чипсет и от него, то нужно обязательно поместить биос в программатор и проверить, все ли с ним в порядке. Если с биосом все в порядке, то без POST карты дальше ничего сделать не удастся. Хотя, если у чипсета, не работает правильно ISA, то POST карта не поможет (для новых карт PCI).

2. Не работает клавиатура.

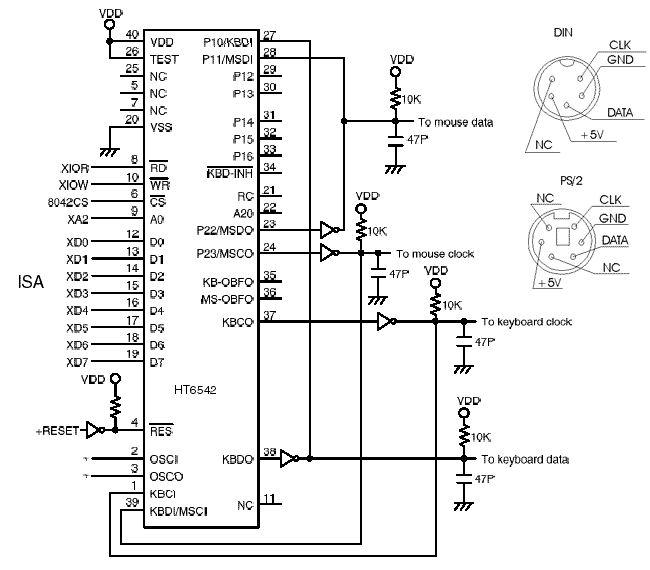

Очень распространенная неисправность. Возможно всего 3 причины: не правильно работает ISA, сгорел контроллер клавиатуры или буфер между контроллером и разьемом (может быть в отдельном исполнении или в составе MIO), сгорел предохранитель по питанию. Если сгорел предохранитель по питанию, то индикаторы на клавиатуре не моргают, когда МВ включается. Признаком выхода из строя контроллера клавиатуры может быть не работающая PS/2 мышь. Ниже приведена схема, поясняющая вышесказанное на примере контроллера от фирмы HOLTEK.

3. Села батарейка CMOS или повреждена схема питания CMOS.

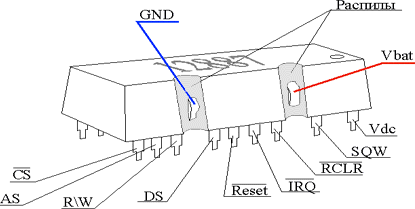

Очень опасная неисправность. Если батарейка очень сильно села или повреждена схема питания, то МВ либо совсем не включается (поистине глупость с инженерной позиции) либо каждый раз при выключении МВ сбрасываются настройки в SETUP. Но вот если она подсела (2.7…2.8 в без нагрузки) начинается самое интересное. ОС не загружается или виснет при загрузке; если отключить в биосе кэш - вроде бы все становится нормально. При прогреве начинает работать и с кэшем. Появляются странные дефекты при работе с устройствами. Как говорится, система глючит …. Самое опасное - это когда у вас на плате установлены отдельные часы реального времени, у которых батарейка внутри корпуса чипа (Dallas Semiconductor 12887 и многочисленные аналоги). Купить в нашей стране такой новый чип практически нельзя, поэтому его нужно распилить (см. рисунок). Как видно из рисунка, это DS12885 или ее аналог с припаянной внешней батарейкой и залитый пластмассой (иногда это просто пластиковая крышка).

Теперь нужно просто проверить наличие питания и при отсутствии припаять внешнюю батарейку (плохую надо отсоеденить). К счастью, в новых МВ эти чипы не применяют. В некоторых старых платах от JetWay (на чипсете I430VX; иногда у нас распространялись под логотипом UNIIMPORT), встречалась такая проблема: если замкнуть переключатель очистки CMOS, не выключая компьютер - сгорала схема питания CMOS (диод и конденсатор).

4. Не работает COM порт.

Ситуация очень похожая на случай с клавиатурой, но встречается значительно реже. Хуже всего, если неправильно работает ISA; все остальное излечимо. Проверить качество работы ISA можно, установив мультикарту. Нужно отметить, что вариант, приведенный на схеме ниже, самый распространенный. Иногда, если сгорают буферы, начинает неправильно работать MIO и дефект может проявляться не только в неработе СОМ портов. Признаком выхода из строя буфера может быть пробой или обрыв диодов.

Иногда проблему с COM портами вызывает неправильная распайка разъемов, особенно если МВ - б/у (вам просто поставили не те шлейфы). В принципе, распрастраннено всего две распайки, и если вас кинули со шлейфами, ничего не сгорит (скорее всего :-)).

5. Не работает индикатор обращения HDD

Дефект встречается редко. Сигнал, используемый для индикации, формирует сам жесткий диск или CDROM . Обычно подсоединяется через схему "ИЛИ" к диоду. Ниже приведена схема. Обычно схему "ИЛИ" сжечь сложно, но иногда, если неправильно что-нибудь подсоединить, то все же можно.

6. Не работает LPT порт.

Обычно эту неисправность замечают так: при печати принтер печатает всякую чушь. Если это происходит под Windows или другой ОС, имеющей сложную структуру, то нужно перезагрузится под MSDOS и послать документ напрямую в порт. Если опять идет белиберда - сгорел порт. Анализируя то, что послано и что напечатано, можно даже определить, какая линия сгорела. Также неплохие результаты дает измерение сопротивления между землей и контактами, если оно сильно отличается у одной из линий, то именно она и сгорела. К сожалению чаще всего горит именно МIO.

7. Не работает FDD.

Проверить качество подсоединения MIO к контактам разъема на плате, чаще всего горит именно MIO . Также может быть проблема с подтягивающими резисторами.

8. Не работает USB

Очень частая неисправность у материнских плат AT формата, вызывается обычно тем, что подсоединяют не оригинальные планки для USB. Самый опасный случай - если при этом питание вешается на землю и на плате нет защиты, то могут гореть даже дорожки на плате. Чаще всего горят индуктивности или обрывные резисторы. Ниже на рисунке приведены варианты распайки разъемов некоторых плат. Обычно платы одного производителя имеют одинаковую распайку.


8. Несколько слов о BGA

Сейчас все сложные микросхемы, процессоры и т. д. выпускают в BGA корпусах. Это накладывает определенные трудности на поиск неисправностей, вызванных их некачественной пайкой. Такие неисправности совсем не редкость. Проверить на предмет данной неисправности устройство можно просто надавив на чип; если работоспособность восстанавливается или работа устройства изменяется - это наш пациент. Вообще пайка таких корпусов производится с помощью специальной установки, которая стоит огромную сумму. Но существует и более простой способ. Для этого нужно всего лишь зажигалка и спиртоканифольная смесь. Спиртоканифольную смесь нужно залить под чип. После этого начать прогревать плату с обратной стороны зажигалкой, медленно и равномерно. Через некоторое время из-под чипа пойдет дым (испаряющийся канифоль). Это означает, что мы достигли нужной температуры. После прогрева плату нужно остудить. Не следует опасаться, если с обратной стороны платы есть поверхностные элементы, что они отваляться. Элементы достаточно крепко держаться, даже когда олово расплавлено. Не в коем случае не стоит надавливать на чип когда он нагрет, это приведет к полной … Ж.
Могу сказать, что я использовал этот метод на практике (для недоверчивых :-))
